| Codice | Modello | Switch audio | Isolazione |
|---|---|---|---|
| ASW-2 | Standard | Sì | Standard |
| ASW-2 E | Entry Level | No | Standard |
| ASW-2 H | High Isolation | Sì | Alta |

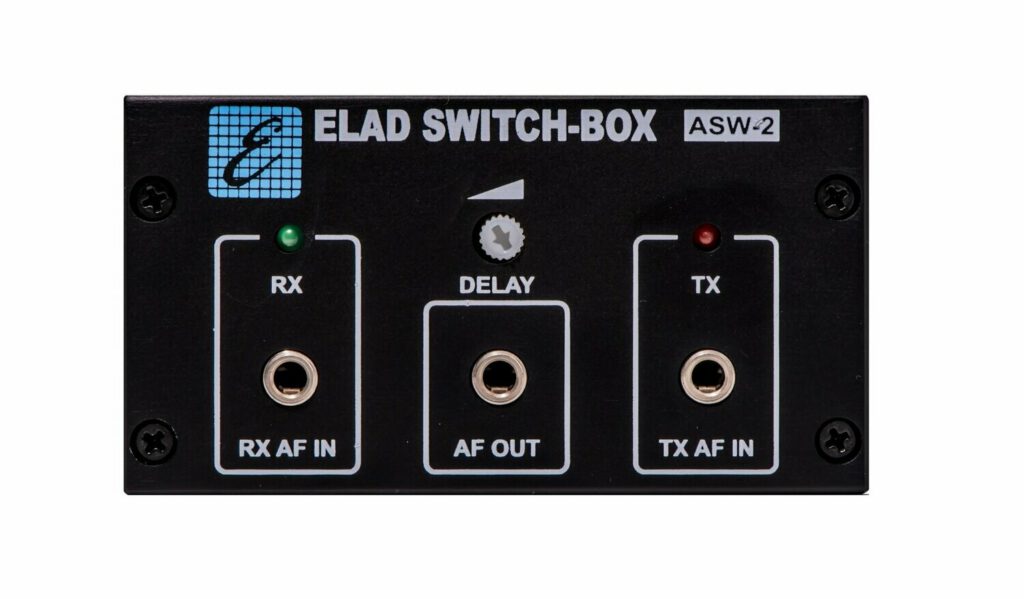

ELAD ASW-2 è un commutatore automatico Rx / Tx che normalmente collega l’antenna all’uscita RX. Quando rileva potenza RF sull’ingresso RTX (max. 100 W), l’antenna viene collegata all’ingresso RTX e l’uscita RX (ingresso del ricevitore) è collegata a terra per proteggere il ricevitore. Invece di utilizzare il rilevamento di potenza RF per commutare l’antenna, un ingresso di controllo consente al tasto / keyer o alla linea PTT di cambiare l’antenna. Funziona in tutte le modalità: CW, AM, SSB, FM e digitale. Testato individualmente fino alle VHF. Il switch audio è disponibile sia per l’audio del ricevitore che per l’audio del ricetrasmettitore. L’ASW-2 è compatibile con qualsiasi ricevitore e qualsiasi ricetrasmettitore HF o trasmettitore HF.
Specifiche tecniche
- Impedenza 50Ω.
- Protezione con scaricatori a gas sul connettore ANTENNA.
- Gamma di frequenza: DC – 160 MHz.
- Alimentazione: 13,8 Vdc, 200 mA.
- Massima potenza sull’ingresso RTX: 100 W.
- Soglia di rilevamento RF: < 10 mW (testato da 1,8 MHz a 30 MHz).
- Tempo di commutazione: < 20 ms. Tempo di rilascio: regolabile da 150ms a 3s.
- Insertion loss: < 0,2 dB a 144 MHz (0,15 dB tipico).
- Commutazione RX/TX e audio con relè.
- Percorso di ricezione isolato e messo a terra con relè aggiuntivo durante la trasmissione per migliorare l’isolamento ANTENNA/RX.
- Isolamento in ricezione: vedere le relative sezioni nel manuale utente.
- Interruttore audio realizzato per il funzionamento in CW che consente di avere sidetone in tempo reale (nessuna latenza SDR).
- Interruttore audio realizzato con contatto puro che consente l’utilizzo per altri scopi (catena PTT ritardata, PTT ausiliario, iniezione di bias).
- Connessione ANTENNA-RTX predefinita quando non è alimentato per evitare danni al ricetrasmettitore.
