Generatore RF GENE2

GENE2

StrumentiStrumenti RF da laboratorio

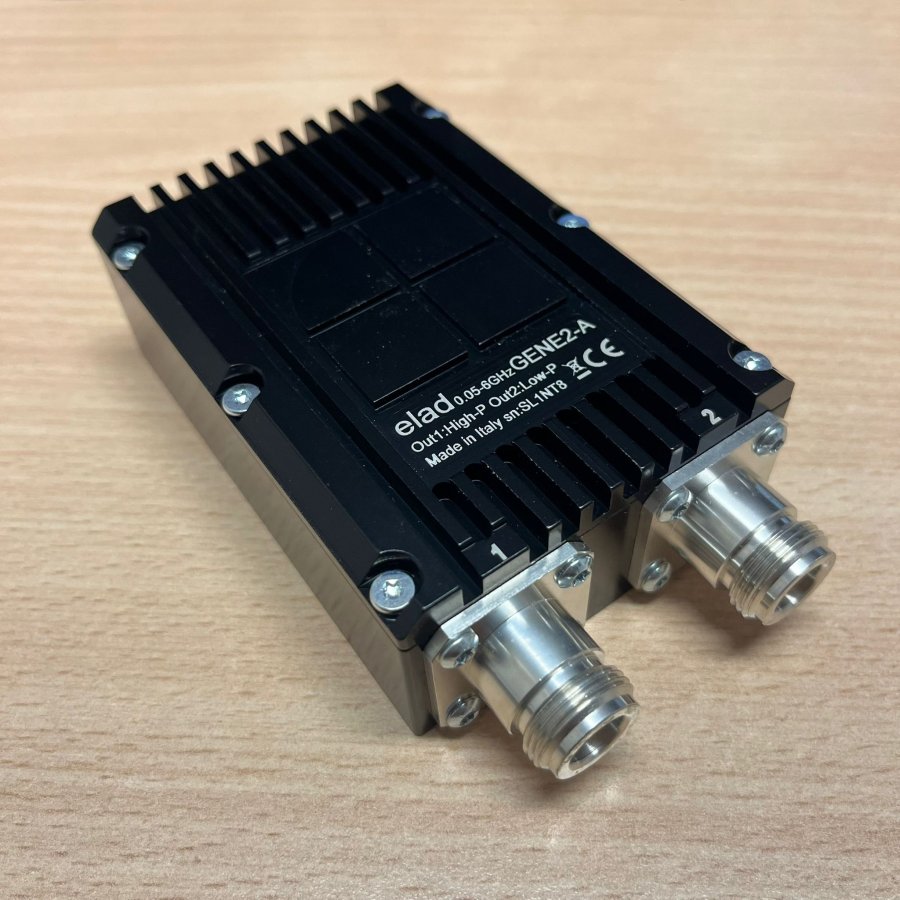

GENE2 è un generatore RF compatto ed economico progettato per coprire un range di frequenza estremamente ampio, da 52 MHz fino a 6 GHz, con due uscite distinte: High Power (150–450 MHz) e Low…

Codice prodotto	PF-Gene2A
Uscite	Low Power 52 MHz – 6 GHz · High Power 150 – 450 MHz
Accuratezza	Low Power: tip. ±0,5 dB; max ±1,0 dB (52 MHz–1 GHz), ±1,5 dB (1–3 GHz), ±2,0 dB (3–6 GHz) · High Power: tip. ±0,25 dB con ALC, ±1,5 dB senza ALC
Livello massimo in uscita	Low Power: +10 dBm (52 MHz–1 GHz), 0 dBm (1–3 GHz), -5 dBm (3–4,5 GHz), -10 dBm (4,5–6 GHz) · High Power: +27 dBm (150–380 MHz), +30 dBm (380–410 MHz), +27 dBm (410–450 MHz)
Dinamica di livello	Low Power: tip. 62 dB non calibrata; calibrata 55 dB (52 MHz–1 GHz), 45 dB (1–3 GHz), 40 dB (3–4,5 GHz), 35 dB (4,5–6 GHz) · High Power: tip. 52 dB; calibrata 42 dB
Range ALC	High Power: +23 – +30 dBm (solo uscita High Power)
Protezione corrente massima	Sì
Protezione SWR	Low Power: No · High Power: Sì, SWR max 3:1
Assorbimento massimo	Low Power: 400 mA · High Power: 1 A
Tensione minima di funzionamento	Low Power: 4 V · High Power: 4,7 V
Riferimento esterno	100 MHz, 0 dBm
Alimentazione	USB
Peso	370 g
Dimensioni	79,5 x 41 x 132 mm

Codice prodotto

PF-Gene2A

Uscite

Low Power 52 MHz – 6 GHz · High Power 150 – 450 MHz

Accuratezza

Low Power: tip. ±0,5 dB; max ±1,0 dB (52 MHz–1 GHz), ±1,5 dB (1–3 GHz), ±2,0 dB (3–6 GHz) · High Power: tip. ±0,25 dB con ALC, ±1,5 dB senza ALC

Livello massimo in uscita

Low Power: +10 dBm (52 MHz–1 GHz), 0 dBm (1–3 GHz), -5 dBm (3–4,5 GHz), -10 dBm (4,5–6 GHz) · High Power: +27 dBm (150–380 MHz), +30 dBm (380–410 MHz), +27 dBm (410–450 MHz)

Dinamica di livello

Low Power: tip. 62 dB non calibrata; calibrata 55 dB (52 MHz–1 GHz), 45 dB (1–3 GHz), 40 dB (3–4,5 GHz), 35 dB (4,5–6 GHz) · High Power: tip. 52 dB; calibrata 42 dB

Range ALC

High Power: +23 – +30 dBm (solo uscita High Power)

Protezione corrente massima

Sì

Protezione SWR

Low Power: No · High Power: Sì, SWR max 3:1

Assorbimento massimo

Low Power: 400 mA · High Power: 1 A

Tensione minima di funzionamento

Low Power: 4 V · High Power: 4,7 V

Riferimento esterno

100 MHz, 0 dBm

Alimentazione

USB

Peso

370 g

Dimensioni

79,5 x 41 x 132 mm

GENE2 è un generatore RF compatto ed economico progettato per coprire un range di frequenza estremamente ampio, da 52 MHz fino a 6 GHz, con due uscite distinte: High Power (150–450 MHz) e Low Power (52 MHz–6 GHz). Il dispositivo consente la generazione di segnali CW in modalità singola oppure in sequenza programmabile, con fino a 256 step RF configurabili su frequenza, livello e tempi di trasmissione. Alimentato via USB, offre facilità di utilizzo sia in laboratorio che in campo, grazie all’interfaccia software dedicata e ai sistemi di protezione su corrente, reverse power e SWR. Le sue caratteristiche lo rendono uno strumento versatile per test, misure e attività di sviluppo RF.

Applicazioni

Test e caratterizzazione di front-end RF
Validazione di ricevitori e moduli radio
Misure di sensibilità e selettività RF
Test di compatibilità elettromagnetica e interferenze locali
Produzione e collaudo elettronico in ambito RF
Ricerca e sviluppo in telecomunicazioni
Sequenze RF per test automatizzati
Addestramento e didattica in ambito radio
