Ricetrasmettitore SDR dual mode: stand-alone e PC based

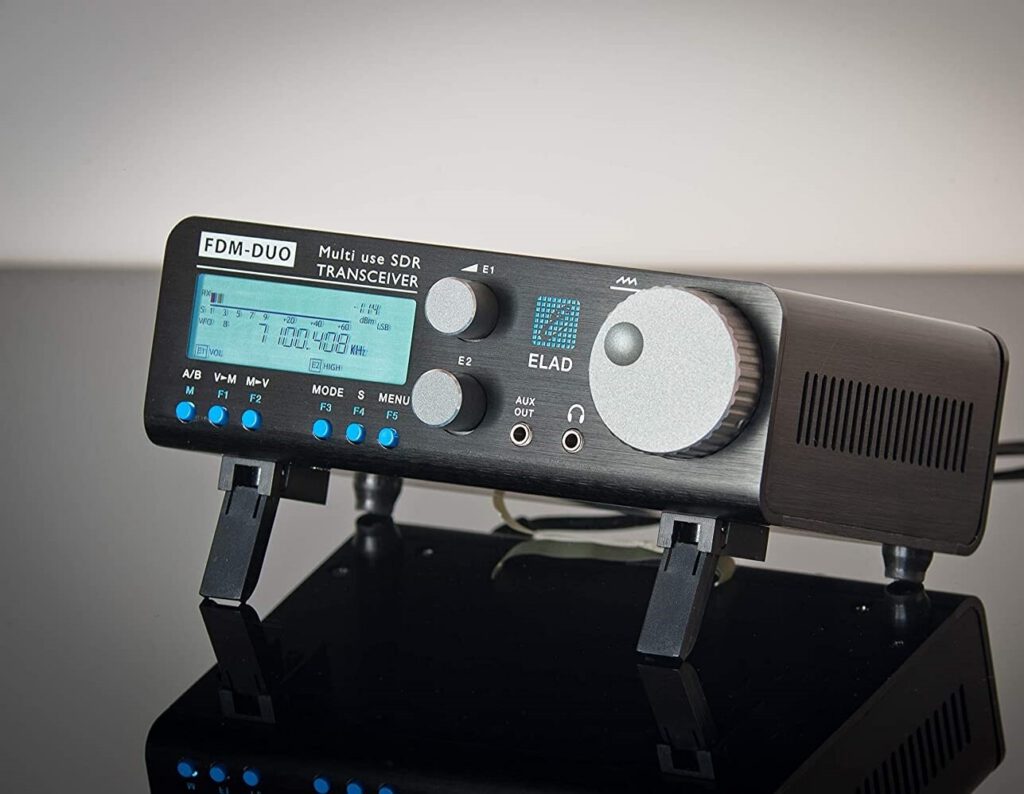

FDM-DUO è un ricetrasmettitore SDR che offre la possibilità di operare in stand-alone come una radio tradizionale o connesso a un computer, scoprendo le possibilità fornite dalle tecnologie SDR.
Specifiche RX stand-alone
- Range di frequenza: 10 kHz – 54 MHz.
- Ricevitore a campionamento diretto funzionante a 122,88 MHz, ADC: LTC2165 16 bit.
- DDC (Digital Down Converter) realizzato con FPGA Xilinx Spartan 6.
- Filtri di demodulatore stand-alone realizzati con microcontrollore ARM STM32F4 con FPU.
- Demodulazione: CW, CWR, LSB, USB, AM, FM narrow.
- Filtri LSB e USB selezionabili: da 1600 Hz a 3100 Hz con incrementi di 100 Hz più valori di 4000 Hz, 5000 Hz e 6000 Hz.
- Filtri AM selezionabili da 2500 Hz a 6000 Hz con passo di 500 Hz.
- Filtri CW selezionabili: 2600 Hz, 1500 Hz, 1000 Hz, 500 Hz, 300 Hz e 100 Hz più 4 filtri di picco CW applicati dopo il filtro 100 Hz per ottenere un filtro complessivo di larghezza di banda di 20 Hz.
- Filtri FM selezionabili: stretto, largo e dati.
- Impostazione del pitch: fino a 1 kHz con passo di 10 Hz.
- Funzione RIT.
- Tre volumi audio: principale, ausiliario e per il sidetone.
- Squelch: 10 posizioni attivabili.
- Gain control: automatico (AGC) e manuale, con soglia impostabile.
- Riduzione del rumore: 10 posizioni attivabili.
- Noise blanker: 10 posizioni attivabili.
- Notch automatico: 2 posizioni attivabili.
Specifiche TX stand-alone
- Supporta le bande da 160 m a 6 m.
- Modulazione e filtraggio realizzati con ARM STM32F4 e DDS AD9957 con clock 368,64 MHz.
- Modulazioni: CW, LSB, USB, AM, FM narrow.
- Ingresso microfono (ADC 48 kHz @ 16 bit) con guadagno selezionabile (+/- 12 dB). Larghezza di banda TX selezionabile. Guadagno di compressione impostabile.
- Ingresso tasto e paddle per operazioni in CW, supporta Iambic A e B, velocità CW impostabile per paddle, ritardo CW impostabile.
- Uscita 0 dBm non filtrata su connettore SMA (può essere utilizzata come apparecchiatura di test o come generatore RF digitale).
- Fino a 5 W di potenza in uscita su tutte le bande più la selezione massima (ad esempio 8 W a 14 MHz).
- Uscita PTT per pilotare amplificatori esterni.
Caratteristiche principali
- VFO A e VFO B, con frequenza, step e modo dedicati.
- 200 memorie con frequenza, passo, modalità ed etichetta alfanumerica dedicati.
- Funzione QuickMem: fino a 20 memorie richiamabili per la selezione della banda (memorie da 180 a 199).
- Funzione QuickStep: consente di cambiare rapidamente passo senza modificare il passo del VFO o della memoria selezionata.
- Funzione di sintonizzazione per facilitare la sintonizzazione dell’antenna con il sintonizzatore per antenna esterno.
- Funzione VFO A = VFO B.
- Funzioni da VFO a MEM (salvataggio) e da MEM a VFO (carico salvataggio precedente).
- Funzione split stand-alone, VFO A per RX e VFO B per TX.
- 2 tasti personalizzabili (F4 e F5) con varie funzioni: invio messaggio CW, gestione split, blocco manopola sintonia, scelta CW/CWR.
- 2 modalità di immissione della frequenza: con step o cifra per cifra.
- Decoder CW integrato.
- LCD a colori programmabile con valori RGB per le varie modalità di funzionamento (RX, TX, telecomando da PC, …).
- Tutti i componenti programmabili (ARM RX, ARM TX, Flash per FPGA, microcontrollore dell’interfaccia utente e controller USB) sono aggiornabili.
Specifiche generali
- Connettori antenna: RTX SO-239, RX SO-239.
- Interfaccia di controllo CAT USB con controller FTDI, gestisce anche i segnali RTS e DTR per trasmettere.
- Interfaccia EXTIO proprietaria per collegare gli accessori.
- Ingresso di riferimento 10 MHz su connettore SMA.
- Alimentazione: jack da 2,1 mm, tensione 13,8 Vdc.
- Consumo RX: tipico 500 mA @ 13,8 Vdc.
- Consumo TX: <2,2 A @ 13,8 Vdc (uscita 5 W).
- Dimensioni: larghezza 180 mm, profondità 155 mm inclusa manopola e connettori (solo contenitore 130 mm), altezza 70 mm.
- Peso: 1,2 kg, pacco di spedizione 2,2 kg.
Specifiche operative con il software FDM-SW2
- Fino a 4 ricevitori virtuali simultanei in modalità canale singolo.
- Fino a 8 ricevitori virtuali simultanei in modalità doppio canale.
- Canale audio dedicato per ogni ricevitore virtuale.
- Canale CAT dedicato per ogni ricevitore virtuale.
- Supporta la connessione con programmi esterni utilizzando porte seriali virtuali e cavi audio virtuali.
- Streaming USB IQ selezionabile in due modalità principali: stand-alone, 192 ksps single channel e 192 ksps double channel; remoto, 384 ksps, 768 ksps, 1536 ksps, 3072 ksps, 6144 ksps in modalità a canale singolo e 384 ksps in modalità a doppio canale.
- Funzionamento split remoto, VFO A per RX e VFO B per TX. La frequenza TX e la modalità TX sono gestite da FDM-SW2.
- Funzione riproduci file. Funzione di invio di messaggi CW. Funzione di trasmissione avanzata con funzionalità di equalizzazione, VOX, compressore e filtro.
- Gestione dell’integrazione CW Skimmer (visualizzazione DX spot e capacità di regolazione).
- Modulazione digitale diretta tramite scheda audio USB FDM-DUO basata su chipset CMedia interfacciato digitalmente con microcontrollore ARM.
