Ricevitore SDR per gli utenti più esigenti

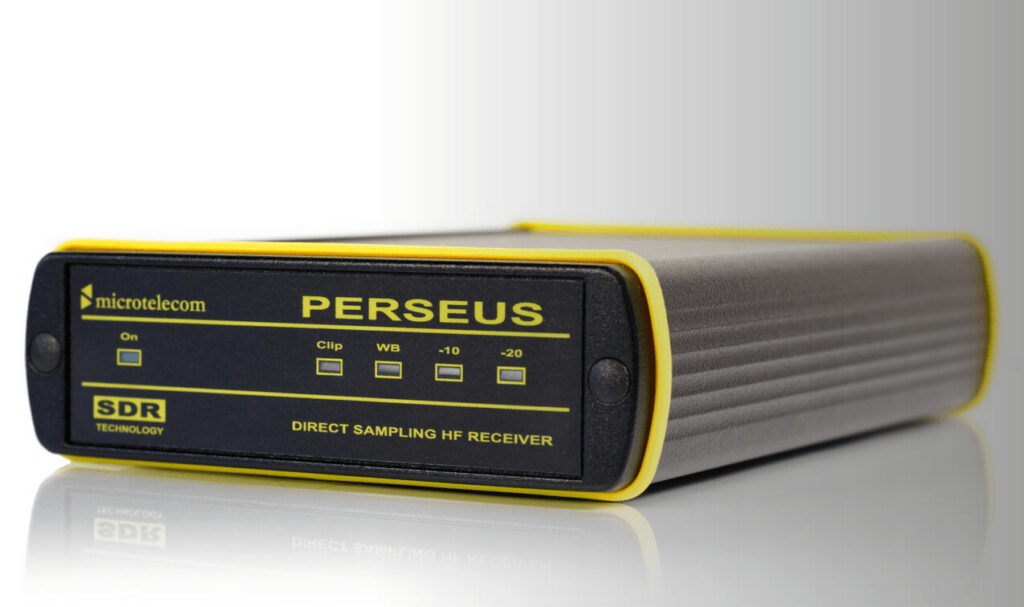

Perseus è un ricevitore VLF-LF-MF-HF basato su un’eccezionale architettura digitale a campionamento diretto. È dotato di un convertitore analogico-digitale a 14 bit 80 MS/s, un down-converter digitale basato su FPGA ad alte prestazioni e un’interfaccia PC USB 2.0 ad alta velocità da 480 Mbit/s. Essendo un dispositivo SDR, Perseus si affida ad applicazioni software per eseguire il processo di demodulazione. Il software, oltre a fornire le funzionalità di trattamento digitale del segnale, ha un’interfaccia grafica semplice. L’integrazione con software di terze parti è fornita in diversi modi, tramite il Microtelecom Software Defined Radio Developer Kit, porte audio virtuali e porte di comunicazione virtuali.
Un ricevitore SDR perfetto per le onde corte
Perseus è dotato di una ricezione ai massimi livelli, ideale per le onde corte, con eccezionali funzionalità di monitoraggio della banda. Il front-end analogico è stato accuratamente progettato per gli utenti più esigenti e include un attenuatore 0-30 dB a passi da 10 dB, un preselettore a 10 bande e un preamplificatore ad alta dinamica con un punto di intercettazione top di gamma che supera 30 dBm. La dinamica risultante è superiore a 100 dB in SSB e a 105 dB in CW. Il ricevitore Perseus può essere utilizzato anche in modalità banda larga come analizzatore di spettro con una banda da 10 kHz – 40 MHz e una gamma dinamica di oltre 100 dB.
Specifiche tecniche
- Copertura in frequenza: 10 kHz – 30 MHz
- Modi: SSB, CW, AM, S-AM, FMNB, etc. (Software Defined)
- Sensibilità: 0,49 uV (SSB, S+N/N = 10 dB, Preamp ON, Dither OFF)
- Selettività: Software Defined (>100 dB Stop Band Attenuation)
- Reiezione dell’immagine: 90 dB
- IP3 in ingresso: 31 dBm
- Range dinamico (IMD3) (CW): 102 dB @ 7,050 MHz con step di 2 kHz, 100 dB @ 14,150 MHz con step di 2 kHz
- Blocking Dynamic Range (CW): 124 dB (CW, Dither OFF)
- Blocking Dynamic Range (SSB): 117 dB (SSB, Dither OFF)
- Segnale minimo percepibile (CW): -125 dBm, -129 dBm (Preamp ON, Dither OFF), -131 dBm (Presel OFF, Preamp ON, Dither OFF)
- Segnale minimo percepibile (SSB): -118 dBm, -122 dBm (Preamp ON, Dither OFF), -124 dBm (Presel OFF, Preamp ON, Dither OFF)
- Livello di clip in ingresso: -3 dBm (Preamp OFF), -6 dBm (Preamp ON)
- Attenuatori: 0, 10, 20, 30 dB
- Banco filtri di preselezione RF: passa basso 0-1,7 MHz, passa banda 1,7-30 MHz (0-1,7, 1,7-2,1, 2,1-3,0, 3,0-4,2, 4,2-6,0, 6,0-8,4, 8,4-12,0, 12-17, 17-24, 24-32), OFF 0-40 MHz (modalità wide-band)
- Interfaccia PC: porta USB 2.0 High-speed 480 Mbit/s
- Frequenza di campionamento DDC: 125 Ks/s, 250 Ks/s, 500 Ks/s, 1 MS/s, 2 MS/s (24 bit/campione IQ)
- Larghezza di banda DDC: 100 / 200 / 400 / 800 kHz (reiezione dell’alias >120 dB) e 1600 kHz (reiezione dell’alias >110 dB)
- Alimentazione: +5 Vdc +/-5% – 700 mA
- Dimensioni (case in alluminio): 110 x 36 x 185 mm (W x H x L)
- Temperature di funzionamento: 0-40 °C
- Accuratezza in frequenza: +/-1 ppm dopo la calibrazione
- Peso: 380 g
Tutte le specifiche sono state misurate a 14,15 MHz, con preselettore e dither attivati e preamplificatore disattivato, salvo diversamente specificato; larghezza di banda in CW = 500 Hz, SSB = 2400 Hz.
Accessori forniti
- Alimentatore 5 V con spina AC intercambiabile (SMI6-5-V-P6 o SMI6B-5-4P6R).
- Chiavetta USB con software v4, software v5 con licenza, manuali.
- Cavo USB 2 tipo A-B.
- Adattatore BNC a UHF F (SO-239).
Se si possiede già un ricevitore Perseus ma non la versione v5 del software, scrivere a info@microtelecom.it per acquistarla.
